Общая информация о шинах

Шины бывают летние, зимние и всесезонные. Шины для различных сезонных условий отличаются рисунком протектора, химическим составом резины, конструкцией и другими элементами. На зимних шинах не стоит ездить летом. Они работают при температурах меньших +9 С, а после этого становятся мягкими, как пластилин, быстро изнашиваются и не "держат" дорогу. Летние шины зимой "дубеют" и скользят, как пластмасса.


Шины бывают камерные и бескамерные. Камерные шины состоят из покрышки и камеры с вентилем. Вентиль позволяет нагнетать воздух в шину и препятствует его выходу наружу. Бескамерные шины имеют воздухонепроницаемый резиновый слой (вместо камеры). Герметичность в них достигается плотной посадкой покрышки на обод. Вентиль для нагнетания воздуха в шину размещается и герметизируется в отверстии обода колеса.

Протектор - это массивный слой высокопрочной резины, соприкасающийся с дорогой. По наружной поверхности он имеет рельефный рисунок в виде выступов и канавок между ними, так называемую "беговую дорожку". Протектор определяет износостойкость шины, качество сцепления колеса с дорогой, а также уровень шума и вибраций. Рисунок рельефной части определяет приспособленность шины для работы в различных дорожных условиях. По типу рисунка протектора шины делятся на четыре основные группы: дорожные (летние, всесезонные), универсальные, зимние, повышенной проходимости.

Летние шины имеют четко выраженные продольные канавки для отвода воды из пятна контакта протектора с дорогой и слабо выраженные поперечные канавки. Шины этого типа обеспечивают максимальное сцепление с сухой и мокрой дорогой, обладают максимальной износостойкостью и наилучшим образом приспособлены для скоростной езды. Но для движения по грунтовым (особенно мокрым) и зимним дорогам они малопригодны. Скоростные шины (категория Н и выше) отличаются повышенной способностью противостоять перегреву, сохранением стабильного коэффициента сцепления с дорогой независимо от особенностей качения на высокой скорости.

Всесезонные шины хорошо приспособлены для работы на сухом и мокром асфальте, отличаются удовлетворительной приспособленностью к зимним дорогам и большим износом, по сравнению с летними. Рисунок протектора более разветвленный, элементы рисунка группируются в хорошо различимую дорожку и разделены канавками разной ширины. Как правило, на таких шинах стоит маркировка all season, tous terrain или условные знаки (снежинка или капля).

Зимние шины предназначены для заснеженных и обледенелых дорог, сцепные качества покрытия которых могут изменяться в зависимости от ситуации: от минимальных (гладкий лед или каша из снега и воды) до небольших (укатанный снег на морозе). Рисунок протектора таких шин имеет четко выраженные шашки от продольных и поперечных канавок значительной глубины. У шашек сложный фигурный рельеф для увеличения рабочих боковых поверхностей, а также разветвленный микрорисунок. Зимние шины обозначают индексом M + S. Зачастую они имеют строго определенное направление движения (указано стрелкой). Более пластичная резина зимних шин в летних условиях подвержена быстрому износу и перегреву. В протектор таких шин легко проникают мелкие твердые предметы. Износостойкость зимних шин на 30-50% меньше летних. Многие зимние шины имеют шипы. При движении автомобиля в зоне контакта шины с дорогой присутствует тонкий слой влаги, поэтому на заснеженной дороге задача шипов - продавливать влажную пленку и обеспечивать надежный контакт шины с дорогой.

Советы:
  • Избегайте по возможности вождения по дорогам без снега или льда с установленными шипованными шинами, поскольку при этом повреждаются шипы шин.
  • Всегда выполняйте балансировку колес для всех автошин, включая запасную. Использование неотбалансированных колес может привести к повышенной вибрации и быстрому износу. Следует регулярно проверять глубину рисунка протектора.
  • Через каждые две недели проверяйте уровень внутреннего давления в колесах. Контроль должен производиться на "холодной" шине, так как в результате нагрева при эксплуатации давление воздуха в ней повышается. При давлении на 20% ниже нормы срок службы шины снижается на 30%.
  • Безотлагательно устанавливайте причины возникновения аномалий при движении: сильные вибрации, боковой увод вправо или влево и т.д. В случае потери давления следует остановиться, так как движение при пониженном внутреннем давлении приводит к повреждению элементов конструкции шины. Необходимо демонтировать шину и определить причину потери давления.
  • В случае замены двух шин, с точки зрения поведения автомобиля на дороге, рекомендуется монтировать новые шины на заднюю ось.


    Маркировка шин

    Самый важный параметр шины - это ее размер.
    Например, на шине такая маркировка: 185/70/R14 84T.

    185 - ширина шины в мм от бока до бока.
    70 - высота профиля (серия шины). Высота от диска до дорожки в % от ширины.
    R - конструкция: как расположены слои нитей корда в каркасе шины. "R" - шина с радиальным кордом, "B" - шина с опоясывающим кордом, "D" - диагональное расположение нитей корда.
    14 - радиус диска, на который шину нужно устанавливать (в дюймах).

    Два последних параметра - это индексы нагрузки и скорости.
    84 - индекс нагрузки на одно колесо.
    Т - индекс скорости, определяющий скорость, на которой машина может долговременно двигаться с полной загрузкой.


    Таблица индексов скорости

    Индекс максимально допустимой скорости - это допустимый предел скоростного режима, при котором допускается эксплуатация шины. Наносится на боковину покрышки в виде буквенного обозначения латинским шрифтом.

    ИндексMNPQRSTUHVWYZ
    Макс. скор.
    км/ч
    130 140 150 160 170 180 190 200 210 240 270 300 >240


    Таблица индексов нагрузки

    Индекс допустимой нагрузки (или индекс грузоподъемности, также называют коэффициентом нагрузки).
    LI - индекс нагрузки, Kg - нагрузка в килограммах

    LIKg LIKg LIKg LIKg
    40 140 80 450 120 1400 160 4500
    41 145 81 462 121 1450 161 4625
    42 150 82 475 122 1500 162 4750
    43 155 83 487 123 1550 163 4875
    44 160 84 500 124 1600 164 5000
    45 165 85 515 125 1650 165 5150
    46 170 86 530 126 1700 166 5300
    47 175 87 545 127 1750 167 5450
    48 180 88 560 128 1800 168 5600
    49 185 89 580 129 1850 169 5800
    50 190 90 600 130 1900 170 6000
    51 195 91 615 131 1950 171 6150
    52 200 92 630 132 2000 172 6300
    53 206 93 650 133 2060 173 6500
    54 212 94 670 134 2120 174 6700
    55 218 95 690 135 2180 175 6900
    56 224 96 710 136 2240 176 7100
    57 230 97 730 137 2300 177 7300
    58 236 98 750 138 2360 178 7500
    59 243 99 775 139 2430 179 7750
    60 250 100 800 140 2500 180 8000
    61 257 101 825 141 2575 181 8250
    62 265 102 850 142 2650 182 8500
    63 272 103 875 143 2725 183 8750
    64 280 104 900 144 2800 184 9000
    65 290 105 925 145 2900 185 9250
    66 300 106 950 146 3000 186 9500
    67 307 107 975 147 3075 187 9750
    68 315 108 1000 148 3150 188 10000
    69 325 109 1030 149 3250 189 10300
    70 335 110 1060 150 3350 190 10600
    71 345 111 1090 151 3450 191 10900
    72 355 112 1120 152 3550 192 11200
    73 365 113 1150 153 3650 193 11500
    74 375 114 1180 154 3750 194 11800
    75 387 115 1215 155 3875 195 12150
    76 400 116 1250 156 4000 196 12500
    77 412 117 1285 157 4125 197 12850
    78 426 118 1320 158 4250 198 13200
    79 437 119 1360 159 4375 199 13600

    Замена шин

    Следует регулярно проверять глубину рисунка протектора. На шинах есть индикаторы, по которым владелец автомобиля может судить о степени износа протектора. Чем выше степень износа, тем больше риск проскальзывания на мокрой дороге.

    В случае замены двух. шин, с точки зрения поведения автомобиля на дороге, рекомендуется монтировать новые шины или наименее изношенные на заднюю ось. Если монтируются шины бывшие в эксплуатации необходимо заручиться мнением компетентного специалиста.

    Для обеспечения безопасности рекомендуется использовать новую камеру для новой камерной шины и новый вентиль при монтаже новой бескамерной шины.


    Бескамерные шины следует монтировать только на диски, обода которых предназначены для бескамерных шин.

    Монтаж шины на обод

    Как правило, мы советуем монтировать шину так, чтобы маркировка DOT (расположенная в зоне борта) находилась с внешней стороны колеса. За исключением шин: - с предписанным направлением вращения;
    - с белой боковиной;
    - с защитным пояском на боковине.
    - Монтаж бескамерной шины без камеры допускается только на автомобили, оборудованные ободами для бескамерных шин (с хампом, с плоским хампом…).
    - Категорически не рекомендуется монтировать бескамерную шину вместе с камерой, если производится монтаж на диск с ободом для бескамерной шины (с хампом, с плоским хампом …).
    - Если подобный монтаж шин все же должен быть выполнен, при его осуществлении камеру следует накачивать очень медленно, чтобы облегчить выход воздуха, который может остаться между камерой и покрышкой.
    - Монтаж бескамерной шины (серии 80 и 70) на обод для камерной шины (без хампа, без плоского хампа…) производится обязательно с камерой.
    - Монтаж камерной шины на обод для бескамерных или на обод для камерных шин осуществляется только вместе с камерой.
    - Для новой шины следует использовать новую камеру (в шинах для микроавтобусов и коммерческих автомобилей для обода SDC следует использовать новую ободную ленту).
    - При монтаже бескамерных шин следует использовать вентиль, соответствующий ободу. Монтировать новый вентиль (или новую уплотнительную прокладку при использовании металлических вентилей) при каждой замене покрышки.
    - Чтобы обеспечить хорошее прилегание борта, после монтажа легковых шин их следует накачать до 3,5 бар, а затем довести давление до уровня, необходимого для эксплуатации.

    Современные средства накачивания шин позволяют быстро устанавливать высокий уровень давления. В воздухопроводах для накачки следует использовать регуляторы давления, установленные на уровне:
    - 4.0 бар при накачивании легковых шин;
    - 6.0 бар при накачивании шин для микроавтобусов и коммерческих автомобилей

    Основные факторы влияющие на долговечность шин

    Независимо от уже перечисленных факторов срок службы значительного количества шин уменьшается из-за:
    - скорости и условий вождения: неровные дороги, резкие ускорения движения, частое торможение создают условия, которые могут значительно снижать срок службы шин (при скорости 120 км/ч шина изнашивается в 2 раза быстрее, чем при скорости 70 км/ч);
    - температуры окружающей среды: износоустойчивость шины в немалой степени зависит и от температуры воздуха во время движения;
    - перегрузок: при перегрузке шины на 20% ее срок службы уменьшается на 30%;
    - недостаточного уровня внутреннего давления: при давлении на 20% ниже нормы наблюдается снижение срока службы в среднем на 30%;
    - ударов: бордюры тротуаров, движение по выбоинам на высокой скорости, камни и другие препятствия могут быть причиной повреждений шины, последствия которых не всегда проявляются сразу;
    - разных уровней давления у сдвоенных шин, что является причиной многочисленных повреждений.

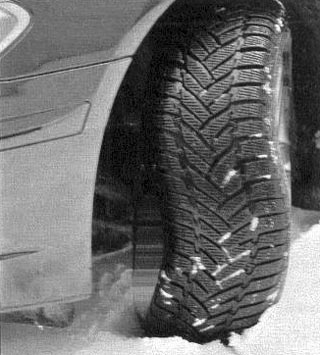

    ОТЧЕГО ШИНЫ "ИДУТ ВИНТОМ"

    Заграничные шины дороговаты, зато наши почти "с новья" становятся кривыми. В чем причина?"

    Как только не объясняли шинники сей печальный факт. Но все "комментарии специалистов" обычно сводились к одному: виноват владелец автомобиля - неосторожно ездит по неровным дорогам; перегружает машину, не следит за углами установки колес, давлением в шинах, балансировкой.

    Добросовестный автомобилист, прочитав или услышав подобное, удивляется: "За давлением слежу, машину не перегружаю, сход-развал и балансировка в порядке. Что касается "неосторожности", то даже хлипких железных дисков не гнул! И все равно кривым покрышкам счет потерял. Иные и 25 тысяч не выхаживали - протектор еще хоть куда, а ездить невозможно. Кстати, господа шинники, а почему такое почти не случается с продукцией ваших зарубежных конкурентов?"

    Давайте прежде всего вспомним, почему шина - в отличие, например, от камеры - сохраняет размеры и форму, даже если перекачана? Да потому, что, как знают все, она сделана не только из резины! Почти нерастяжимый кордный каркас во многом определяет прочность, износостойкость, механические потери при качении и ряд других важных свойств покрышки.

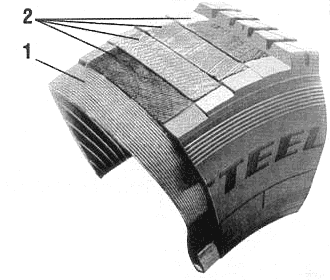

    Радиальная шина с металлокордным брекером 1 - каркас; 2 - брекер.

    Современная радиальная шина (рис. 1) своим названием обязана тому, что кордные нити основного (от борта до борта) каркаса 1 расположены в радиальных плоскостях и не пересекаются, как в прежних, диагональных. Этот корд, как правило, текстильный.

    Коронную зону шины, испытывающую повышенные нагрузки, дополнительно подкрепляет силовое кольцо - металлокордный брекер 2. Его кордные нити - тросики, свитые из нескольких стальных проволочек, с латунным покрытием для лучшей адгезии, уложены не радиально, а под некоторым утлом к плоскости вращения колеса в несколько слоев. Конструкция напоминает сетку.

    Ее ширина почти соответствует протектору, концы нитей свободны - ни к чему не привязаны. Но после вулканизации брекер практически нерастяжим, хотя достаточно гибок. Это позволяет шине нормально катиться. Такие шины меньше потребляют на это энергии (то есть топлива), автомобиль с ними более управляем, их протектор дольше сохраняется и т. д. Но все эти плюсы легко перечеркиваются одним минусом. Стоит порваться связям между кордом и резиной - и брекер искривляется. Шина, скажут, пошла винтом. И тогда даже при еще очень приличном протекторе ничего не остается, как с нею расстаться.

    НАЧАЛО КОНЦА
    Разрушение шины больно бьет автовладельца по карману. Заметив, что на небольшой скорости машину стало покачивать, опытный автомобилист загрустит. Остановится, осмотрит колеса. Вот она причина: одну из шин словно скособочило!

    Рис. 2 "Поведение" спиц в велосипедном колесе:
    а) - исправное; b) - с лопнувшими спицами.




    Обратимся к примеру. Ажурное колесо велосипеда (рис. 2) с тонкими спицами, тем не менее, имеет достаточную прочность и стабильную форму. только при определенных условиях, когда все спицы одной длины и поровну нагружены (рис. 2а). (Более сложные схемы здесь не рассматриваем.) Если хотя бы одна - две спицы лопнули - симметричное равновесие сил нарушается (рис. 2б). Нагрузки начнут перераспределяться, исправные спицы подтягивают ступицу к себе, колесо меняет форму пока не наступит новое равновесие сил. Но теперь спицы вблизи лопнувших сильно перегружены. И в свою очередь могут разорваться. Колесо деформируется еще больше.

    Примерно то же происходит, если лопается корд. Или отслаивается от резины и "ползет". Такая шина для эксплуатации непригодна. Она становится источником неустранимой тряски (наивные пытаются ее "балансировать", не учитывая, что колесо неправильной формы, даже отбалансированное, все равно трясет!), искривление прогрессирует, шина разрушается все быстрее, и это может закончиться взрывом на ходу! (Как правило, измотанный тряской автолюбитель выбрасывает шину гораздо раньше.)

    ФАКТОРЫ РИСКА
    Многие и не подозревают, что металлокордную шину часто губит один-единственный прокол, если в отверстие попадет грязная, соленая вода. Как правило, такое бывает у тех, кто предпочитает колеса с камерами. Привыкли действовать так: заклеить камеру и о покрышке не думать - ну что ей сделается! Кстати, даже текстильный корд может по-своему "гнить". А металлический - тем более. Нередко уже через год о проволочках возле места прокола напоминает только ржавчина. ("Вскрыв" такую шину и аккуратно срезав протектор до корда, в этом легко убедиться.). Брекер, который лишился части корда, искривится обязательно - причины мы уже назвали. Мораль простая: любой прокол шины желательно герметизировать, хотя, конечно, это - лишние хлопоты.

    Рис. 3
    При качении приспущенной шины увеличивается деформация и риск усталостных повреждений корда.


    Еще один фактор риска - давление воздуха. Следить за ним - в интересах хозяина. Пониженное (чаще всего колеса приспущены у лодыря!) не только увеличивает расход топлива, снижает скорость и т.п., но и ускоряет износ шин, в частности, корда каркаса и брокера, который в смятой шине (рис. 3) дополнительно "заламывается" и сильнее страдает от усталости. Кроме того, при работе недокачанной шины выделяется гораздо больше тепла - на ее деформацию (и на внутреннее трение между слоями резины) тратится дополнительная энергия. Шина интенсивно нагревается, а когда температура внутри, между слоями "зашкалит" за 120°С и поползет дальше, необратимых повреждений не избежать. Прочность корда, особенно текстильного, резко снижается, разрушаются связи, шина расслаивается.

    Следующий враг металлокордного брокера - сильный удар, сконцентрированный на малой площади. Если на полном ходу наехать на острый камень, плюсы металлокорда становятся минусами: высокий модуль упругости стали не позволяет проволочкам на мгновение чуть-чуть растянуться, сгладить удар. А ослабленные коррозией или износом, они могут попросту лопнуть.

    Кстати, о каком износе идет речь? Из "убитой" шины, с торчащими из-под протектора проволочками, выньте пассатижами одну. И приглядитесь. На тонкий "буравчик" похожа! Изношена трением о соседние. Посчитаем, сколько оборотов делает "жигулевское" колесо на километре пути? Около 600. А за 10 тысяч?.. Счет пошел на миллионы? Вот сколько раз, как минимум, проволочка сдвигалась, терлась о соседние! О неровностях дороги, увеличивающих этот счет, и не говорим.

    Значит, как и автомобиль в целом, "пожилая" шина слабее новой и нуждается в более бережном отношении. То, что новой нипочем, двухгодовалую - даже с хорошим, вроде бы, протектором - запросто доконает. И о скрытой коррозии не стоит забывать: некоторые повреждения шины - в виде глубоких порезов - оголяют корд, но владелец о них и не знает, так как сквозной дырки нет. Одним словом, тому, кто не избалован лишними деньгами, стоит внимательно относиться к сюрпризам наших дорог. Выехал на разбитое покрытие - сразу сбавь скорость. Увидел россыпь бутылочных осколков - постарайся не наехать. А наехал - проверь шины: целы ли, не торчат ли из протектора куски стекла? Вовремя удалить их - это порой спасти шину.

    Геннадий Иванов "Процесс пошел…"
    Журнал "За рулем", 2002 №3

    Уход за шинами

    Следует регулярно производить осмотр шин, обращая особое внимание на:
    - протектор, чтобы проверить степень износа, наличие порезов, местных повреждений и посторонних предметов (частиц гравия, гвоздей и т.д.);
    - боковины, чтобы проверить наличие порезов, растрескиваний, ударов о выбоины на дороге, тротуары и т.д., степень износа в результате трения и аномальные деформации.

    Следует безотлагательно устанавливать причины возникновения аномалий при движении; сильные вибрации, боковой увод вправо или влево и т.д. В случае потери давления следует немедленно остановиться, так как движение при пониженном внутреннем давлении приводит к повреждению элементов конструкции шины. Необходимо демонтировать шину и определить причину потери давления. При наличии какого-либо повреждения следует обратиться к специалисту, чтобы узнать его мнение о необходимости или возможности ремонта. Ремонт должен производиться специалистом, который полностью берет на себя ответственность за него. Прежде, чем приступить к ремонту бескамерной шины, настоятельно, рекомендуется тщательно осмотреть ее внутреннюю часть, чтобы убедиться в отсутствии повреждений.



    О дисках

  • Оригинальные легкосплавные диски на 200/700/800/900/90/40/80/70 серии (PDF 1,5Mb)

    Правильно подобранные диски - это и безопасность на дороге, и рациональный расход топлива, и увеличение срока службы трансмиссии, и отличный дизайн. Колесные диски делятся на три большие группы: литые диски из легких сплавов и кованые диски из легких сплавов.

    Можно иметь два комплекта дисков для летней и зимней резины, а можно иметь один комплект дисков. Но иметь один комплект дисков для летней и зимней резины экономически невыгодно. 3-4 перебортовки - и Вы затратили сумму, эквивалентную стоимости нового диска.

    Стальные диски
    В настоящее время имеют самое широкое распространение. Состоят из обода и приваренного к нему диска (тарелки), изготавливаемых из стального листа. Стальными дисками комплектуется большинство автомобилей на заводах-изготовителях.
    Достоинства:
    - невысокая цена;
    - возможность восстановления после смятия, поскольку при ударе они не лопаются, а мнутся.
    Недостатки:
    - большой вес;
    - ограниченные возможности по дизайну;
    - невысокая коррозионная стойкость, обусловленная качеством покрытия. Самая низкая коррозионная стойкость у дисков, покрытых эмалью и электрофорезом.

    Легкосплавные диски изготавливаются из сплавов на основе алюминия и магния путем литья или ковки. По многим свойствам они лучше стальных. Основное назначение легкосплавного колеса – повысить привлекательность Вашего автомобиля. Также "литые" диски снижают вес колеса, а снижение массы неподрессоренных частей (к которым относятся колеса) улучшает плавность хода, повышает безопасность вождения и снижает износ деталей подвески. Имея идеальную геометрию, при хорошей балансировке полностью исключаются неприятные вибрации. Как правило, деньги, потраченные на комплект "литых" дисков возвращаются при перепродаже автомобиля.

    Литые легкосплавные диски по цене и по своим характеристикам стоят между стальными и коваными легкосплавными дисками.
    Недостатки:
    - довольно хрупкий; при очень сильном ударе раскалывается, что на высокой скорости чрезвычайно опасно. Чтобы обеспечить механическую прочность, приходится увеличивать толщину стенок, а это снижает столь желанный выигрыш в весе.
    - требует защиты поверхности, без этого быстро покрывается белесой оксидной пленкой и теряет товарный вид.

    Кованые легкосплавные диски
    Ковка обеспечивает исключительно высокую прочность и жесткость конструкции. Кованый диск держит сильнейшие удары; в крайнем случае он не лопается, как литой, а гнется без образования трещин, что, безусловно, безопаснее. Кроме того, он очень легкий и обладает высокой Коррозионная стойкость. Основной недостаток кованых дисков - их высокая цена, а также ограниченные возможности по дизайну.


    по материалам сайта www.koleso-disk.ru

    Параметры дисков

    А- посадочный диаметр - диаметр кольцевой части обода, на которую опирается шина.

    Б-посадочная ширина обода (измеряется в дюймах) - расстояние между внутренними поверхностями бортовых закраин колеса. Определяет возможную ширину профиля устанавливаемой шины. Допускается отклонение посадочной ширины на 0,5-1 дюйм, однако для низкопрофильных шин оно должно быть минимальным.

    Ширина профиля шины - параметр, непосредственно связанный с посадочной шириной обода - оказывает существенное влияние на экономичность, динамику, максимальную скорость, управляемость, тормозной путь. Более широкое колесо имеет большее пятно контакта и, следовательно, лучшее зацепление с дорогой, но при этом имеет место большее сопротивление качению и потоку встречного воздуха. В итоге: динамика разгона ухдшается, управляемость улучшается.

    ЕТ - (вылет) - расстояние от плоскости колеса, прилегающей к ступице, до плоскости, проходящей через середину посадочной ширины обода (измеряется в миллиметрах). Для каждого автомобиля изготовителем предусматривается перечень допустимых вариантов установки колес.

    (при значительных отклонениях вылета от рекомендуемого шины могут задевать за колесные арки или элементы подвески. Кроме того, установка колес с вылетом, значительно меньшим предусмотренного, приводит к существенному снижению устойчивости автомобиля в поворотах, повышенной чувствительности рулевого управления к дорожным неровностям и неравномерности тормозных усилий)

    PCD - диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах). Эта величина должна соответствовать штатной, иначе невозможно добиться надежной фиксации колеса на ступице. Отклонение даже на 2 мм приведет к перекосу элементов крепления (болтов).

    ЦО - диаметр центрального отверстия должен соответствовать (с минимальным зазором) диаметру центрирующего выступа на ступице автомобиля (измеряется в миллиметрах). Допускается отклонение его величины в большую сторону. В этом случае для установки колеса используется переходные центровочные кольца (входят в комплект легкосплавных колес)

    Обозначение и маркировка шин. Например, 185/60R14 82H
    185 -
    ширина профиля в мм.
    60 -
    отношение высоты профиля к ширине, выраженное в процентах;
    R -
    радиальная конструкция шины;
    14 -
    посадочный диаметр (в дюймах);
    82 -
    индекс грузоподъемности;
    H -
    индекс скорости

    Маркировка на резине

    Часть изложенной выше информации, а также масса других крайне полезных сведений отражена в маркировке, проставленной на колесе. По международным соглашениям основой обозначения являются характеристики обода, расположенные в определенной последовательности: ширина обода по посадочным полкам между закраин (в дюймах); буквенное обозначение формы закраины; пометка "х" для неразъемных и "–" для разъемных ободов; посадочный диаметр – максимальный диаметр конических полок обода, на который монтируется шина (в дюймах); буквенное обозначение типа посадочной полки - информация о наличии хампов, их количестве и форме.

    Пример: 5J x 13 Н2. Это колесо с шириной обода 5 дюймов, с самой распространенной закраиной типа J (высотой 17,3 мм), неразборное, с посадочным диаметром, равным 13 дюймам, и с двумя обычными хампами на полках обода (FH - для усеченных хампов, СН - для комбинированных и SL - отсутствие хампов).

    В зависимости от страны-производителя маркировка может также включать клеймо рентгеноскопии, предельное давление в шине и т. д. Если вы не уверены в глубине своих познаний по этому вопросу, то лучше проконсультируйтесь у специалиста.

    При подборе колеса для конкретного автомобиля обязательно нужно знать диаметр посадочного цилиндра ступицы, чтобы ему с минимальным зазором соответствовал диаметр центрального отверстия диска (DIA). Некоторые производители в целях расширения сферы применимости своих колес выпускают модели с заведомо большими значениями DIA. Для установки таких колес используются центровочные переходные кольца.

    Также необходимо знать диаметр расположения отверстий крепления колеса (наиболее распространенное обозначение - PCD). Если он проставлен в маркировке, то вслед за аббревиатурой указывается количество отверстий и диаметр их расположения (в мм), разделенные слэшем. Например: PCD 5/108.

    В случае, когда величина PCD не указана, ее можно определить самостоятельно при помощи линейки или рулетки. Для этого нужно либо измерить расстояния между центрами диаметрально противоположных отверстий (если их количество четное), либо измерить расстояние между центрами соседних отверстий (L) и воспользоваться простейшими геометрическими формулами (если количество нечетное). Так, например, для трех отверстий PCD = L * 1,155, для пяти - PCD = L * 1,701.

    Предупреждаем! Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия "уведет" и крепеж окажется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить", кроме того, не полностью затянутые гайки будут откручиваться сами собой.

    Оригинал и стандарт

    Все параметры колеса рассчитываются в конструкторских отделах автозаводов. Изготовлением же занимается множество предприятий. Фирма-производитель автомобилей может либо иметь собственные мощности для выпуска колес, либо комплектовать свою продукцию колесами, заказанными у "независимых" поставщиков, на них специализирующихся. И в том и в другом случае лейбл на диске будет указывать на принадлежность к автомобильной компании (FORD, FIAT, OPEL и т. д.). Колеса, помеченные таким образом, установлены ли они сразу, продаются ли они в автосалоне отдельно, как запчасти, именуются "оригинальными". А полностью идентичные им, либо те же самые, но под маркой непосредственного изготовителя (КрКЗ, ВСМПО, AEZ и т. д.) считаются уже "стандартными" и принадлежат к так называемому вторичному рынку. Известный и разрекламированный лейбл может увеличивать цену колеса в полтора раза.

    Требования к колёсам

    Каким должно быть колесо? В первую очередь прочным, чтобы выдерживать стандартные нагрузки при обычной езде, а также пиковые нагрузки во время внештатных ситуаций: наезды на препятствия, аварии и т. д. Поэтому при подборе колеса следует помнить, что обозначенная на нем предельная статическая нагрузка как минимум должна быть не меньше четверти максимальной массы снаряженного автомобиля, указанной в сопроводительных документах. Второе важнейшее требование, предъявляемое к колесам, — это их малый вес. Колеса входят в состав неподрессоренных частей автомобиля. Уменьшение их массы крайне благотворно сказывается на работе подвески. Динамическая нагрузка на нее снижается; увеличивается плавность хода и обеспечивается лучший контакт колес с дорогой на неровностях (колеса "слушаются" упругих элементов подвески). По расчетам специалистов, снижение массы колеса (неподрессоренных частей) на 1 кг при определенных скоростных режимах эквивалентно изменению массы кузова (подрессоренных частей) на 15 кг. То есть для четырех колес это составит изменение в 60 кг, что сравнимо с весом взрослого человека. При вращении тяжелого тела гироскопический эффект проявляется в полной мере, поэтому колесо с пониженной массой проще и повернуть, что, в свою очередь, снижает нагрузку на систему управления. Да и разгон-торможение осуществляется за меньшие промежутки времени у колес с меньшей инерцией вращения (менее массивных). Таким образом, при облегчении колеса мы имеем целый комплекс положительных изменений, вплоть до снижения расхода топлива и повышения безопасности водителя. Следующим важным моментом является точность исполнения колеса – отсутствие у него радиальных и осевых биений. Дисбаланс возникает в том случае, когда центр масс колеса смещен относительно его геометрического центра. Действующая на неуравновешенную массу центробежная сила возрастает пропорционально квадрату частоты вращения. Возникающие при этом вибрации ухудшают комфортабельность и устойчивость автомобиля на больших скоростях, а также отрицательно влияют на элементы подвески и систему управления. По ГОСТу 37.001.429-98 для колес, производимых в России в настоящее время, отклонения на участках, максимально удаленных от оси вращения (на ободе), не должны превышать 1 мм в радиальном направлении и 0,7 мм в осевом. Балансировка колес производится на специальных стендах путем крепления на ободе уравновешивающих грузиков (при помощи прижимных скобок или клея). Осуществлять данную операцию нужно на накачанном колесе в сборе с шиной и повторять регулярно в процессе эксплуатации автомобиля (дисбаланс может изменяться из-за неупругих деформаций колеса и неравномерного износа шины). В ходе эксплуатации автомобиля балансировка колес может потребовать коррекции. Здесь надо напомнить, что самыми уязвимыми являются места крепления балансировочных грузиков. Забивая скобочку, вы повреждаете лак, к тому же свинец образует с металлом диска гальваническую пару, что многократно ускоряет коррозионные процессы. Здесь, как уже упоминалось, лучше самоклеящиеся грузики. Если же их нет, то учтите: стандартные скобочки (для стальных дисков) плохо удерживают грузики из-за большей толщины алюминиевого диска и сильно портят лак. Лучше поискать специальные, с увеличенным "зевом", или попытаться изогнуть обычные по форме обода.

    Что такое вылет?

    Величина вылета обода (в мм). Этот параметр означает расстояние от продольной плоскости симметрии обода до привалочной плоскости диска. Наиболее распространенные обозначения: OFFSET, ET и DEPORT. В случае отрицательной величины вылета его длина помечается знаком "-". Например: ЕТ - 15.

    Вылет для колес каждого автомобиля рассчитывается производителем. И соблюдение этого параметра при изготовлении или подборе колеса является важным условием его безопасного расположения в колесной арке. К тому же разность расчетной и реальной величин образует своего рода плечо, и сила, действующая на него, нагружает элементы подвески и поворотный механизм. Результатом может стать опасное отклонение автомобиля от курса. Допущение составляет порядка плюс-минус 5 мм.

    Предупреждаем! Не ставьте на автомобиль колеса с нештатным вылетом. Уменьшение вылета делает колею колес шире; хотя это немного и повышает устойчивость автомобиля и придает ему стильный гоночный вид, но вместе с тем резко перегружает подшипники ступиц и подвеску. Увеличить же вылет, т. е. сузить колею, как правило, невозможно - диск упрется в тормоз.

    Что такое колесо?

    Составные части
    Для начала разберемся в терминологии. Большинство автолюбителей под термином "колесо" подразумевают конструктивный элемент автомобиля, состоящий из несущей части и шины. Несущую часть называют колесным диском. Это не совсем верно. В автомобилестроении под колесом понимают элемент конструкции автомобиля, расположенный между ступицей и шиной. А это значит, что технически правильно колесный диск называть колесом. Однако в обиходе за колесом прочно укоренилось упрощенное название "диск".Колесо легкового автомобиля включает в себя обод и диск.

    Обод
    Внешняя часть колеса - обод - представляет собой цилиндр сложного профиля, предназначенный для установки на нем шины. Эластичные и высокие борта покрышек легковых автомобилей позволяют использовать неразъемные обода – наиболее технологичные, жесткие, обладающие малой массой и легко поддающиеся герметизации. Обод состоит из закраин (1), полок (2) и ручья (3). Закраины фиксируют положение шины, ограничивая ее перемещение. Они должны обладать достаточной жесткостью и прочностью, чтобы воспринимать усилия, создаваемые бортами шины, а также нагрузки от монтажного инструмента и от дефектов трассы (при наезде на препятствия, с пробоем). Полки, на которые шина опирается, выполняют обычно под углом в 5 градусов, что конструктивно улучшает плотность посадки шины. Для безопасного использования бескамерных шин полки снабжают специальными кольцевыми выступами - подкатами (хампами), имеющими заостренный или округлый профиль. Этот элемент предохраняет борта от соскакивания в ручей при интенсивном повороте или при пониженном давлении накачки (частичной разгерметизации). Подкаты на обеих полках увеличивают безопасность, но затрудняют перебортовку колеса. По этой причине один из парных хампов зачастую имеет несколько меньшую высоту, чем его сосед. Ручей, облегчающий монтаж и демонтаж шины, исполняют достаточно глубоким. Это, в свою очередь, увеличивает поперечную жесткость обода. Хотя наиболее технологичным является симметричное расположение ручья, однако чаще всего по компоновочным соображениям его несколько смещают относительно продольной плоскости симметрии наружу. Такая конструкция дает больший простор для размещения тормозных механизмов колеса.

    Ширина обода
    Предупреждаем! Использование как слишком широких, так и слишком узких дисков (относительно ширины профиля шины) нежелательно: нарушается проектный профиль шины (боковины либо сжаты закраинами обода, либо растянуты на нем), из-за чего ухудшаются ее ездовые характеристики - реакция на поворот, сопротивление уводу, боковая жесткость. Допустимое отклонение ширины обода от нормы составляет 0,5-1,0 дюйма для дисков с монтажным диаметром до 14 дюймов; и 1,0-1,5 дюйма - для дисков с диаметром 15 дюймов и более. Но лучше, конечно, брать диск точно под шину.

    Диск
    Дисковая часть колеса выполняется обычно несколько выгнутой наружу. Это опять же вызвано компоновочными соображениями, и вдобавок сложный профиль способствует увеличению поперечной жесткости диска. В плоскости диска в обязательном порядке имеются крепежные отверстия и центральное отверстие для установки колеса на ступицу. Помимо этого проделывается и еще ряд отверстий-окон, выполняющих сразу несколько функций: декоративная привлекательность и разнообразие дизайна, уменьшение массы, вентиляция тормозного механизма. При значительной величине окон (обычно на литых и кованых колесах) промежутки между ними именуют спицами. Иногда, для усиления отвода тепла от тормозов, их выполняют в виде лопастей, нагнетающих внутрь воздух. Однако в этом случае правое и левое колесо не являются взаимозаменяемыми.

    Диаметр диска
    Полный ряд монтажных диаметров легковых и внедорожных дисков: 10, 12, 13, 14, 15, 16, 17, 18 и 19 дюймов. Подавляющее большинство современных автомобилей бегает на 13-, 14-, 15- и 16-дюймовых дисках. В последнее время наблюдается стойкая тенденция к увеличению монтажного диаметра; машины, для которых штатными являются, например, 13-дюймовые диски, переводят на 14-дюймовые, 15 на 16 и т. д. Это объясняется стремлением использовать шины низких и сверхнизких серий, поскольку их ездовые качества лучше, чем шин высокого профиля. А чем ниже серия шины, тем меньше в колесе резины и, соответственно, больше металла - ведь наружный диаметр колеса остается неизменным. При использовании стальных дисков монтажный диаметр особо не увеличишь - это приведет к возрастанию массы колеса, что нежелательно. А применение легкосплавных дисков позволяет увеличивать монтажный диаметр диска, не утяжеляя колесо в целом.

    Штампованые, литые или кованные?

    В зависимости от того, каким способом и из чего изготовлены колеса, существенно отличаются их технические характеристики, внешний вид и цена.

    Штампованые стальные колёса
    Сталь является самым дешевым конструкционным материалом. Поэтому стальные колеса вплоть до середины двадцатого века монопольно властвовали на дорогах, да и сейчас по годовому объему выпуска в мире они с большим отрывом твердо удерживают лидирующее место. Составные части колеса - обод и диск - выштамповываются из стального листа, вальцуются и привариваются друг к другу. Сталь не обладает коррозийной стойкостью, по этой причине колеса, изготовленные из нее, покрывают грунтовкой, эмалью и лаком. Главными достоинствами этих колес считаются традиционно невысокая цена и достаточная пластичность материала, позволяющая колесу при ударе не лопаться, а деформироваться. Последнее обстоятельство - крайне важный аргумент в пользу безопасности, потому что колесо не разрушается полностью, сохраняя какое-то подобие своей геометрии и не исключая вероятности отсутствия разгерметизации шины. По этой же причине стальные колеса после повреждений могут подлежать рихтовке (восстановлению). Из недостатков штампованных колес обычно выделяют их высокую массу, обусловленную необходимой толщиной стенок, недостаточную геометрическую точность изготовления, слабую коррозийную устойчивость и не слишком разнообразный дизайн.

    Литые легкосплавные колёса
    Не довольствуясь конструкционными характеристиками стали, инженеры начали искать более легкие материалы. Так, в шестидесятых годах были впервые изготовлены колеса из алюминиевого сплава. А в дальнейшем стали еще использовать и магний (другие металлы не прижились). Имея дело с этими материалами, колеса стало целесообразно изготавливать литьем. Наиболее распространен гравитационный метод - литье под низким давлением, с противодавлением. Отливке можно придать практически любую форму, благодаря чему изготовленные таким способом колеса обладают самым разнообразным дизайном и отличаются плавностью линий. Они требуют лишь незначительной доводки режущим инструментом, и их геометрия практически идеальна (допуск на радиальные и осевые биения обода составляет 0,1 - 0,15 мм). Эти сплавы легче и прочнее стали, что позволяет снизить массу колеса на 15-20% (около 1 кг) и увеличить прочностные характеристики в полтора раза. Немаловажное значение имеет и тот факт, что теплопроводность легких сплавов выше, чем у стали, в несколько раз. Это обстоятельство способствует существенно лучшему отводу тепла от тормозных механизмов. Преимущества легкосплавных литых колес кроме этого заключаются в высокой демпфирующей способности и хорошей коррозийной устойчивости алюминия (даже утратив лакокрасочное покрытие, он способен образовывать на своей поверхности защитную оксидную пленку). Магниевые колеса превосходят алюминиевые по всем показателям, кроме хрупкости и устойчивости к коррозии. Они требуют крайне качественного защитного покрытия, и, дабы не разрушать его, балансировочные грузики нужно крепить на обода только при помощи клея. Помимо этого общими недостатками литых колес являются: высокая цена, определяемая используемым материалом, и то, что при сильных динамических нагрузках они не мнутся, а колются, так как отливка имеет кристаллическую структуру. Правда, в последнее время разработчики активно борются с этим неприятным явлением.

    Кованные легкосплавные колёса
    Ковка - объемная штамповка - на данный момент вершина конструкторской мысли в сфере производства колес для автомобилей. Впервые эта технология была разработана и применена в России в середине 80-х на оборонном предприятии "Вилс". В этом отношении нам вообще повезло. В России простаивает масса высокотехнологичных оборонных заводов, готовых производить что угодно, лишь бы окончательно не обанкротиться. Нам по сравнительно низким ценам доступны колеса массового выпуска, которые на Западе считают целесообразным использовать только для спортивных и гоночных автомобилей (технология производства там несколько отличается). Поковка, получаемая путем поэтапной деформации заготовки, обрабатывается и доводится полностью на станках с режущим инструментом. В результате крайне много металла выгорает и уходит в стружку - теряется более половины расходуемого материала. Для осуществления этих действий требуется дорогостоящее, сложное и мощное оборудование (усилие пресса достигает 20 тонн). Однако преимущества полной механообработки изделия налицо: прочность выше, чем у стальных колес, в 2,5 раза и превышение в 2 раза уровня требуемых по ГОСТу пластических свойств. Объясняется это сохранением у металла волокнистой структуры. Поэтому под воздействием предельных динамических нагрузок такие колеса не колются, а сминаются, и никаких трещин не возникает - можно пытаться рихтовать. Также происходит уменьшение массы по сравнению с литыми колесами на 15-20% (со стальным штампованными - на 40-55%), крайне высокая демпфирующая способность, отсутствие литейных раковин и вредных внутренних напряжений, предельная геометрическая точность исполнения и отсутствие дисбаланса, высокая коррозионная стойкость для алюминиевых колес (не требуется защитного покрытия). В этом отношении максимальный выигрыш технических характеристик мы получим при использовании в качестве материала магния. Его плотность в 4,5 раза меньше, чем у стали, и в 1,5 раза - чем у алюминия. Кованные магниевые колеса называют "колесами будущего". Их демпфирующая способность в несколько десятков раз выше, а масса на 35% ниже, чем у кованых алюминиевых. Единственный недостаток кованых колес - это их цена (хотя она и существенно ниже, чем у именитых литых зарубежных собратьев). Да еще, быть может, тот факт, что для некоторых автомобилей они, пожалуй, "слишком хороши": в серьезной аварии они останутся целы, а вот подвеска придет к общему знаменателю (хотя подобный взгляд на проблему весьма спорен).

    Дата создания (обновления) документа: 05-22-2017



    Новости Ford:

    14 марта, 2012
    В одном из Американских штатов была выделена специальная полоса для автотранспорта, работающего на электричестве, по которой было разрешено ездить электрической версии модели Ford Focus. Данное разрешение дано до 2015 года, и оно распространяется на гибри

    14 марта, 2012
    Четвертое поколение Ford Focus «сбросит» целых 200 килограмм, теперь их масса будет равняться примерно 1100 килограммов. Для достижения этой массу создатели решили использовать алюминий в качестве исходного материала кузова, а не сталь, из которой состоит

    6 марта, 2012
    На Женевском моторшоу миру был представлен кроссовер нового поколения Ford Kuga, который является одной из самых выпускаемых моделей американского производителя. Данный кроссовер построен по мотивам концепт-кара Vertrek. В США его дебют состоялся еще в ян

    2 марта, 2012
    Передовая технология безопасности компании Ford была отмечена европейскими специалистами. Данная технология самостоятельно вызывает полицию и медиков в случае аварии, впервые эту технологию автолюбители опробуют на дебютном Ford B-Max.

    27 февраля, 2012
    Автомобильные мастерские Америки часто стараются порадовать истинных ценителей автомобилей в стиле ретро своими мускул карами, который собираются в единичных экземплярах. На этих фото представлен Ford Mustang выпуск, которого произошел еще в 1969 году, и

    мпо-50,частные школы спб
    (c) 2017 - FordFans.ru Портал об автомобиле Ford.
    Здесь вы найдете информацию обо всех моделях Ford, сможете купить запчасти для Форд...
